上一篇文章中说道数据加密分两种场景 ShardingSphere 实现数据加密（脱敏）第一篇
分别是：
- 新上线业务
- 已上线业务
这篇我们对已上线业务进行模拟实验。
已上线业务改造
系统迁移前
建表语句和配置文件
1CREATE TABLE `t_cipher_old` (
2 `id` bigint(20) NOT NULL,
3 `name` varchar(255) DEFAULT NULL,
4 `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
5 `update_time` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
6 `pwd` varchar(100) DEFAULT NULL,
7 `mobile` varchar(100) DEFAULT NULL,
8 PRIMARY KEY (`id`)
9) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci;

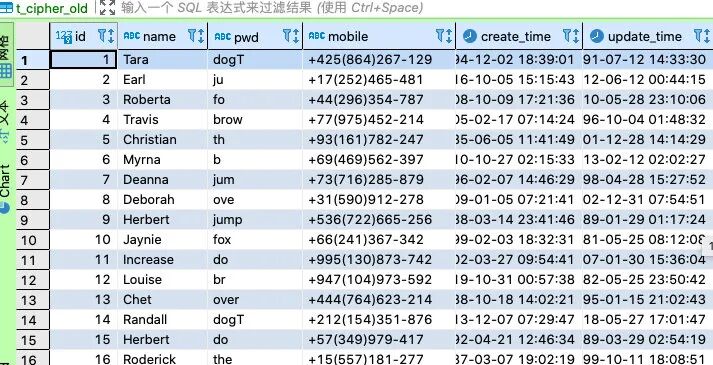

为了模拟已经上线的业务，我们为表中造一些测试数据，并编写业务接口实现 CURD
然而需要在数据库表 t_user 里新增一个字段叫做 pwd_cipher，即 cipherColumn，用于存放密文数据，同时我们把 plainColumn 设置为 pwd，用于存放明文数据，而把 logicColumn 也设置为 pwd。
1ALTER TABLE test.t_cipher_old ADD pwd_cipher varchar(100) NULL;
由于之前的代码 SQL 就是使用 pwd 进行编写，即面向逻辑列进行 SQL 编写，所以业务代码无需改动。通过 Apache ShardingSphere，针对新增的数据，会把明文写到 pwd 列，并同时把明文进行加密存储到 pwd_cipher 列。此时，由于 queryWithCipherColumn 设置为 false，对业务应用来说，依旧使用 pwd 这一明文列进行查询存储，却在底层数据库表 pwd_cipher 上额外存储了新增数据的密文数据
配置文件如下（本文只需要关注 encrypt 节点部分）：
1spring:
2 profiles:
3 include: common-local
4 shardingsphere:
5 datasource:
6 names: write-ds,read-ds-0
7 write-ds:
8 jdbcUrl: jdbc:mysql://mysql.local.test.myapp.com:23306/test?allowPublicKeyRetrieval=true&useSSL=false&allowMultiQueries=true&serverTimezone=Asia/Shanghai&useSSL=false&autoReconnect=true&useUnicode=true&characterEncoding=utf-8&zeroDateTimeBehavior=convertToNull
9 type: com.zaxxer.hikari.HikariDataSource
10 driver-class-name: com.mysql.cj.jdbc.Driver
11 username: root
12 password: Qq2e66hxnNd9MdNc
13 connectionTimeoutMilliseconds: 3000
14 idleTimeoutMilliseconds: 60000
15 maxLifetimeMilliseconds: 1800000
16 maxPoolSize: 50
17 minPoolSize: 1
18 maintenanceIntervalMilliseconds: 30000
19 read-ds-0:
20 jdbcUrl: jdbc:mysql://mysql.local.test.read1.glzhapp.com:23306/test?allowPublicKeyRetrieval=true&useSSL=false&allowMultiQueries=true&serverTimezone=Asia/Shanghai&useSSL=false&autoReconnect=true&useUnicode=true&characterEncoding=utf-8&zeroDateTimeBehavior=convertToNull
21 type: com.zaxxer.hikari.HikariDataSource
22 driver-class-name: com.mysql.cj.jdbc.Driver
23 username: root
24 password: Qq2e66hxnNd9MdNc
25 connectionTimeoutMilliseconds: 3000
26 idleTimeoutMilliseconds: 60000
27 maxLifetimeMilliseconds: 1800000
28 maxPoolSize: 50
29 minPoolSize: 1
30 maintenanceIntervalMilliseconds: 30000
31 rules:
32 readwrite-splitting:
33 data-sources:
34 glapp:
35 write-data-source-name: write-ds
36 read-data-source-names:
37 - read-ds-0
38 load-balancer-name: roundRobin # 负载均衡算法名称
39 load-balancers:
40 roundRobin:
41 type: ROUND_ROBIN # 一共两种一种是 RANDOM（随机），一种是 ROUND_ROBIN（轮询）
42 encrypt:
43 encryptors:
44 pwd-encryptor:
45 props:
46 aes-key-value: 123456abc
47 type: AES
48 tables:
49 t_cipher_old:
50 columns:
51 pwd: # pwd 与 pwd_cipher 的转换映射
52 plain-column: pwd # 原文列名称
53 cipher-column: pwd_cipher # 加密列名称
54 encryptor-name: pwd-encryptor # 加密算法名称（名称不能有下划线）
55 queryWithCipherColumn: false # 是否使用加密列进行查询。在有原文列的情况下，可以使用原文列进行查询

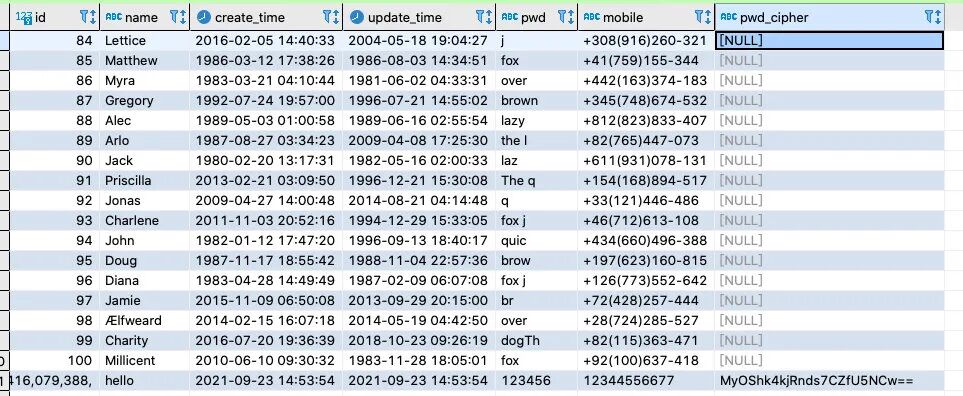

此时调用业务接口，新插入的数据就会在明文列 pwd 和加密列 pwd_cipher 同时存储数据。

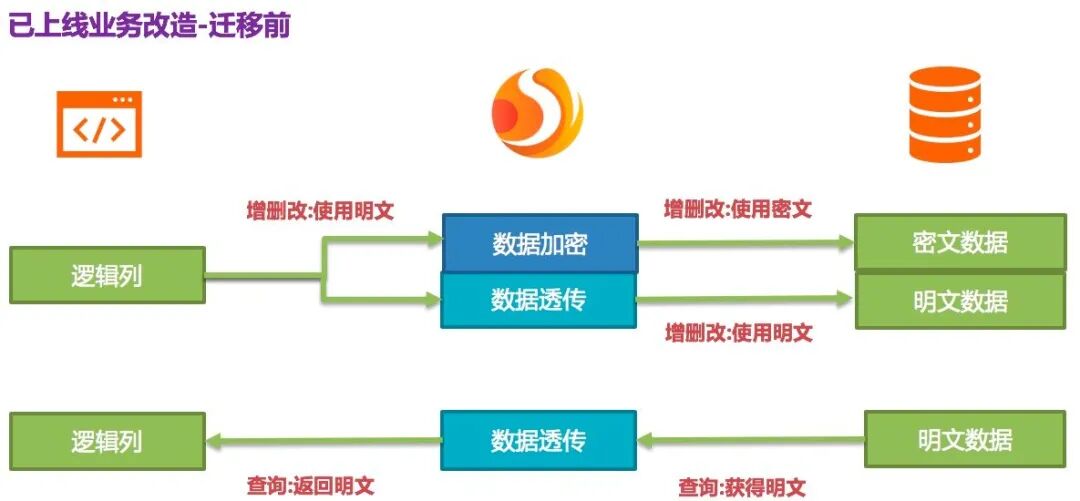

上面整个的处理流程如下图所示：
至此，改造以后时间点进入的数据都是加密的了。
系统迁移中
将旧的数据自行加密处理
具体到我们这个例子来讲，需要手动将 pwd 字段未加密的值全部手动加密后将密文存储到 pwd_cipher.
形象地说，就是将空的位置手动补齐。
首先我们参考 ShardingSphere 的 AES 加解密码算法改造了一个工具类：
1
2/**
3 * AES 加解密
4 *
5 * @author xiaohezi
6 * @since 2021-09-23 15:49
7 */
8public class AesUtils {
9
10 private static byte[] createSecretKey(String aesKey) {
11 return Arrays.copyOf(DigestUtils.sha1(aesKey), 16);
12 }
13
14 /**
15 * AES 加密方法
16 *
17 * @param plaintext 加密文本
18 * @param aesKey 加密 key
19 * @return
20 * @throws NoSuchAlgorithmException
21 * @throws InvalidKeyException
22 * @throws BadPaddingException
23 * @throws NoSuchPaddingException
24 * @throws IllegalBlockSizeException
25 */
26 public static Object encrypt(String plaintext, String aesKey) throws NoSuchAlgorithmException, InvalidKeyException, BadPaddingException, NoSuchPaddingException, IllegalBlockSizeException {
27 try {
28 if (null == plaintext) {
29 return null;
30 } else {
31 byte[] result = getCipher(1, aesKey).doFinal(StringUtils.getBytesUtf8(plaintext));
32 return Base64.encodeBase64String(result);
33 }
34 } catch (GeneralSecurityException var3) {
35 throw var3;
36 }
37 }
38
39 /**
40 * AES 解密方法
41 *
42 * @param ciphertext 密码
43 * @param aesKey 加密 Key
44 * @return
45 * @throws NoSuchAlgorithmException
46 * @throws InvalidKeyException
47 * @throws BadPaddingException
48 * @throws NoSuchPaddingException
49 * @throws IllegalBlockSizeException
50 */
51
52 public static Object decrypt(String ciphertext, String aesKey) throws NoSuchAlgorithmException, InvalidKeyException, BadPaddingException, NoSuchPaddingException, IllegalBlockSizeException {
53 try {
54 if (null == ciphertext) {
55 return null;
56 } else {
57 byte[] result = getCipher(2, aesKey).doFinal(Base64.decodeBase64(ciphertext));
58 return new String(result, StandardCharsets.UTF_8);
59 }
60 } catch (GeneralSecurityException var3) {
61 throw var3;
62 }
63 }
64
65 private static Cipher getCipher(int decryptMode, String aesKey) throws NoSuchPaddingException, NoSuchAlgorithmException, InvalidKeyException {
66 Cipher result = Cipher.getInstance(getType());
67 result.init(decryptMode, new SecretKeySpec(createSecretKey(aesKey), getType()));
68 return result;
69 }
70
71 public static String getType() {
72 return "AES";
73 }
74}
然后为了简单演示，我的思路是用 java 程序将数据查出来以后直接更新，查询简单，更新的话用 mybatisplus 的 mapper 简单写了个自定义 sql 的方法
1/**
2 * 根据 id 将密码的密文更新
3 *
4 * @param id
5 * @param pwdCipher
6 */
7@Update("update t_cipher_old set pwd_cipher =#{pwdCipher} where id = #{id}")
8void updateCipher(@Param("id") Long id, @Param("pwdCipher") String pwdCipher);
下面是更新方法，注意我这里的 aesKey 和上面的配置文件是保持一致的。
1@Override
2public void updateOldPwd() {
3 QueryWrapper<CipherOldDO> wrapper = new QueryWrapper<>();
4 wrapper.isNull("pwd_cipher");
5
6 List<CipherOldDO> list = list(wrapper);
7
8 String aesKey = "123456abc";
9
10 try {
11 for (CipherOldDO cipherOldDO : list) {
12
13 Object encrypt = AesUtils.encrypt(cipherOldDO.getPwd(), aesKey);
14 //更新密码的密文
15 getBaseMapper().updateCipher(cipherOldDO.getId(), encrypt.toString());
16
17 }
18 } catch (NoSuchAlgorithmException e) {
19 e.printStackTrace();
20 } catch (InvalidKeyException e) {
21 e.printStackTrace();
22 } catch (BadPaddingException e) {
23 e.printStackTrace();
24 } catch (NoSuchPaddingException e) {
25 e.printStackTrace();
26 } catch (IllegalBlockSizeException e) {
27 e.printStackTrace();
28 }
29
30}

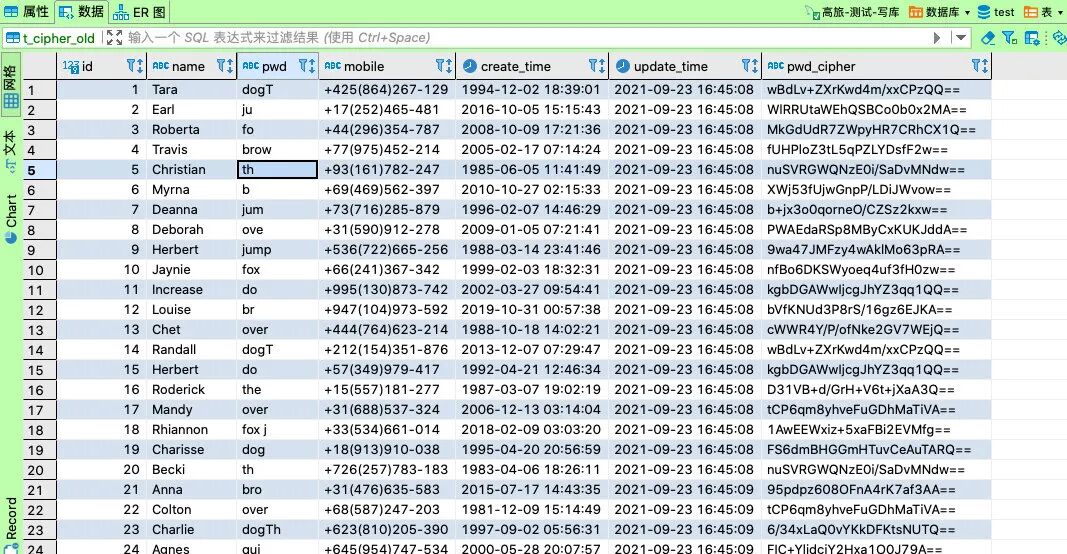

程序执行完，加密列 pwd_cipher 就有数据了。
由于配置项中的 queryWithCipherColumn = false，所以密文一直没有被使用过。如果我们为了让系统能切到密文数据进行查询，需要将加密配置中的 queryWithCipherColumn 设置为 true。

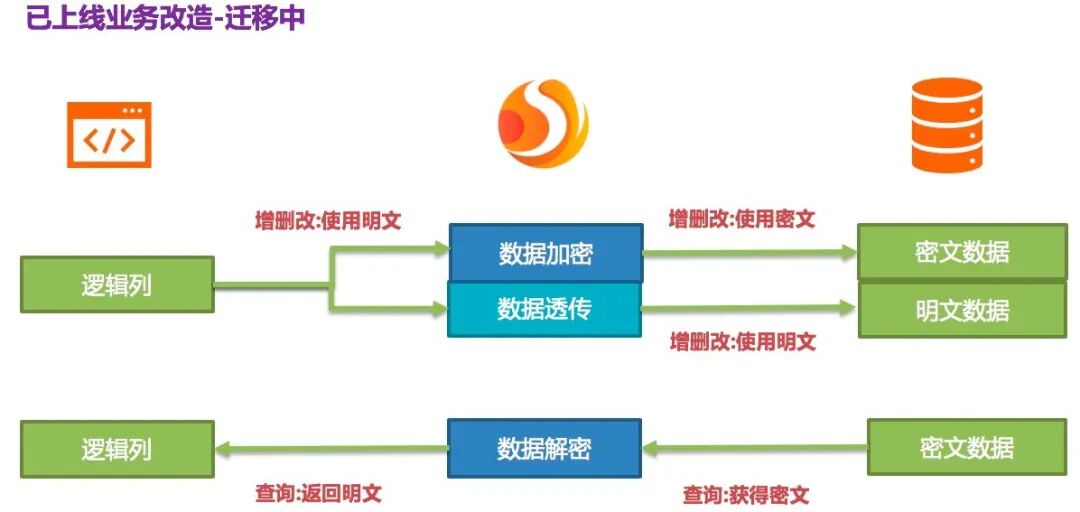

虽然现在业务系统通过将密文列的数据取出，解密后返回；但是，在存储的时候仍旧会存一份原文数据到明文列，这是为什么呢？答案是：为了能够进行系统回滚。因为只要密文和明文永远同时存在，我们就可以通过开关项配置自由将业务查询切换到 cipherColumn 或 plainColumn。也就是说，如果将系统切到密文列进行查询时，发现系统报错，需要回滚。那么只需将 queryWithCipherColumn = false，Apache ShardingSphere 将会还原，即又重新开始使用 plainColumn 进行查询。处理流程如下图所示：
系统迁移后
业务系统一般不可能让数据库的明文列和密文列永久同步保留，我们需要在系统稳定后将明文列数据删除。
但是删除列对于业务代码来说是不需要发动的，因为有 logicColumn 存在，用户的编写 SQL 都面向这个虚拟列，Apache ShardingSphere 就可以把这个逻辑列和底层数据表中的密文列进行映射转换。于是迁移后的加密配置即为：
1 encrypt:
2 encryptors:
3 pwd-encryptor:
4 props:
5 aes-key-value: 123456abc
6 type: AES
7 tables:
8 t_cipher_old:
9 columns:
10 pwd: # pwd 与 pwd_cipher 的转换映射
11 cipher-column: pwd_cipher # 加密列名称
12 encryptor-name: pwd-encryptor # 加密算法名称（名称不能有下划线）
13 queryWithCipherColumn: true # 是否使用加密列进行查询。在有原文列的情况下，可以使用原文列进行查询
在数据库中直接将 pwd 列删除

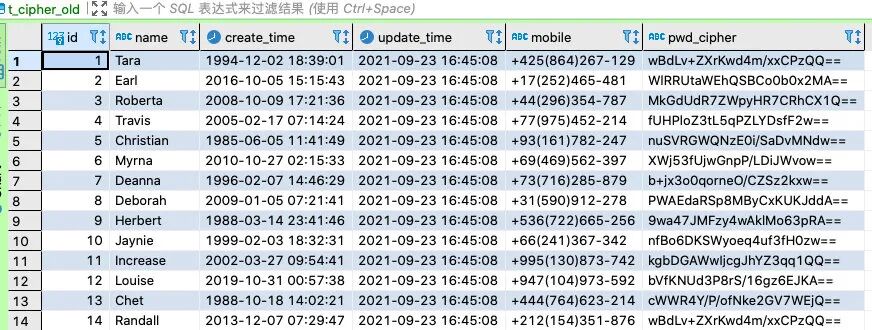

可以看到已经没有 pwd 列的，只剩下加过密的 pwd_cipher , 从数据库这里我们已经看不出密码是什么了。然后我们调用查询接口，看到数据：
1{
2 "code": 100000,
3 "msg": "",
4 "data": [
5 {
6 "id": 1,
7 "name": "Tara",
8 "pwd": "dogT",
9 "mobile": "+425(864)267-129",
10 "createTime": "1994-12-02 18:39:01",
11 "updateTime": "2021-09-23 16:45:08"
12 },
13 {
14 "id": 2,
15 "name": "Earl",
16 "pwd": "ju",
17 "mobile": "+17(252)465-481",
18 "createTime": "2016-10-05 15:15:43",
19 "updateTime": "2021-09-23 16:45:08"
20 },
21 {
22 "id": 3,
23 "name": "Roberta",
24 "pwd": "fo",
25 "mobile": "+44(296)354-787",
26 "createTime": "2008-10-09 17:21:36",
27 "updateTime": "2021-09-23 16:45:08"
28 },
29 {
30 "id": 4,
31 "name": "Travis",
32 "pwd": "brow",
33 "mobile": "+77(975)452-214",
34 "createTime": "2005-02-17 07:14:24",
35 "updateTime": "2021-09-23 16:45:08"
36 }
37 ]
38}
可以看到，数据是解密以后的样子。

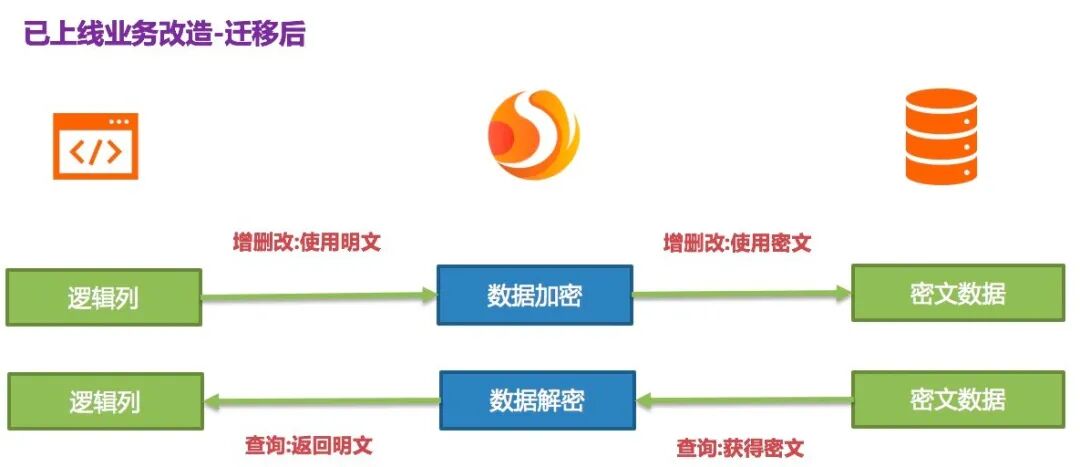

其处理流程如下：
