图解抽象工厂模式，从手机全家桶说起

面试被问「简单工厂、工厂方法、抽象工厂有什么区别」的时候，大部分人答到第二个就开始打结。

前两个还能勉强对付。简单工厂好理解，就是把 new 的动作丢给一个工厂类。工厂方法也还行，每种产品对应一个工厂子类。

但轮到抽象工厂，画风突变。什么叫「产品族」？它和工厂方法到底差在哪？为什么多了个「抽象」就让人脑子打结？

翻翻牛客面经，光「抽象工厂」关键词就能搜出一堆。有个读者跟我说，面试的时候被追问「什么场景下必须用抽象工厂而不是工厂方法」，当场卡壳了。

今天咱们用一个你每天都在经历的事情来讲明白它。

你挑手机的时候，选了 Apple，大概率会接着买 AirPods 和 iPad。选了华为，FreeBuds 和 MatePad 自然也进了购物车。

这就是抽象工厂要解决的核心问题。产品成群结队，一个生态配套一整族。

咱们先把前面两位「老前辈」快速过一遍，你才能真正体会到抽象工厂到底多了什么。

简单工厂示意图

先认识两位老前辈

老前辈一号，简单工厂

假设你开了一家电子产品店，顾客进来说「我要一台手机」，你跑到后面仓库去拿。

顾客说「我要苹果手机」，你拿 iPhone。说「我要华为手机」，你拿 Mate。

你就是那个「简单工厂」。所有产品从你手里出去，你根据顾客说的品牌名去找对应的货。

用代码写出来大概长这样:

 1public class SimplePhoneFactory {
 2    public static Phone createPhone(String brand) {
 3        if (brand.equals("apple")) {
 4            return new iPhone();
 5        } else if (brand.equals("huawei")) {
 6            return new Mate();
 7        }
 8        throw new IllegalArgumentException("不认识的品牌");
 9    }
10}

问题来了。每加一个新品牌，你都得改这个 if-else。三星来了加一条，小米来了再加一条。改到后面这个工厂类会膨胀到没法维护。

违反了开闭原则，对扩展开放、对修改关闭。每次加品牌都要动老代码，迟早出事。

工厂方法示意图

老前辈二号，工厂方法

工厂方法的思路很直接，既然一个工厂干不过来，那就每个品牌开一家自己的工厂。

苹果工厂只造 iPhone，华为工厂只造 Mate，三星来了就再开一家三星工厂。加品牌不用改老代码，新建一个工厂类就行。

 1// 定义工厂接口
 2public interface PhoneFactory {
 3    Phone createPhone();
 4}
 5
 6// 苹果工厂
 7public class ApplePhoneFactory implements PhoneFactory {
 8    public Phone createPhone() {
 9        return new iPhone();
10    }
11}
12
13// 华为工厂
14public class HuaweiPhoneFactory implements PhoneFactory {
15    public Phone createPhone() {
16        return new Mate();
17    }
18}

干净了很多，扩展也方便。但问题马上就来了。

你买手机的时候，只买手机吗？

你买了 iPhone，下一步是不是还想买 AirPods？再来一台 iPad？

工厂方法每个工厂只管一种产品。你得开一家苹果手机工厂，再开一家苹果耳机工厂，再开一家苹果平板工厂。华为也是三家。三星也是三家。

3 个品牌 × 3 种产品 = 9 个工厂类。

品牌多了，产品线多了，工厂类爆炸式增长。

工厂类爆炸示意图

更要命的是，这些工厂之间没有任何关系。你完全可以从苹果手机工厂拿一台 iPhone，再跑到华为耳机工厂拿一副 FreeBuds，混搭出一个「串味全家桶」。

代码层面没人拦你。但实际体验，iPhone 连 FreeBuds 少了一大堆生态功能，弹窗配对没了，空间音频没了，查找功能也没了。

这就是工厂方法解决不了的问题。

产品之间有配套关系，混搭会出事。

产品族混搭出事示意图

纠结哥登场 · Client

现在请出咱们的第一个角色，纠结哥。

纠结哥就是你我这样的普通消费者。他走进一家数码城，面前摆着苹果、华为、小米三个品牌的全家桶。

纠结哥心里清楚两件事。

第一，他想要一整套配套的设备，手机 + 耳机 + 平板，三件套。

第二，他不想操心具体型号。他只想说「给我来一套苹果的」或者「给我来一套华为的」，至于到底是 iPhone 16 还是 iPhone 15，AirPods Pro 还是 AirPods 4，交给品牌自己决定。

纠结哥开口了，「老板，我就想要一套生态统一的全家桶，别让我自己去配。你告诉我选哪个品牌就行，剩下的事我不想管。」

这个需求翻译成代码世界的术语，叫做 Client 不依赖具体产品类，只依赖抽象接口。

纠结哥不关心工厂内部怎么造手机，他只关心拿到手的东西能配套用。

纠结哥选全家桶

生态设计师 · AbstractFactory

纠结哥的需求谁来接？

这时候出场的是生态设计师。他不是某一家品牌的人，他是定规矩的。

生态设计师说，「我不管你是苹果还是华为还是小米，只要你敢叫自己一个生态品牌，你就必须能造三样东西。手机，耳机，平板。缺一个都不算完整生态。」

1public interface EcosystemFactory {
2    Phone createPhone();
3    Earbuds createEarbuds();
4    Tablet createTablet();
5}

注意看这个接口。它没有一行具体实现。它不知道手机长什么样，不知道耳机用什么芯片，不知道平板屏幕多大。

它只管一件事。你得能造齐这三样。

这就是「抽象」两个字的含义。抽象工厂只规定「要造什么品类」，不规定「具体怎么造」。

抽象工厂接口设计图

你可能会问，跟工厂方法里的工厂接口有啥区别？

区别就一个字。工厂方法的接口里只有一个 createXxx() 方法，造一种产品。抽象工厂的接口里有一组 createXxx() 方法，造一族产品。

工厂方法管「一条产品线」。抽象工厂管「一整个生态」。

苹果车间和华为车间 · ConcreteFactory

规矩定好了，该干活了。

苹果流水线接过生态设计师的图纸，开工。

 1public class AppleFactory implements EcosystemFactory {
 2    public Phone createPhone() {
 3        return new iPhone();
 4    }
 5    public Earbuds createEarbuds() {
 6        return new AirPods();
 7    }
 8    public Tablet createTablet() {
 9        return new iPad();
10    }
11}

华为流水线也不甘示弱。

 1public class HuaweiFactory implements EcosystemFactory {
 2    public Phone createPhone() {
 3        return new Mate();
 4    }
 5    public Earbuds createEarbuds() {
 6        return new FreeBuds();
 7    }
 8    public Tablet createTablet() {
 9        return new MatePad();
10    }
11}

两条流水线各干各的，互不干扰。但它们都遵守同一份图纸（EcosystemFactory 接口）。

重点来了。从苹果流水线出来的 iPhone、AirPods、iPad，天然就是一家人。它们用同一套蓝牙协议，同一个账号体系，同一种交互语言。你不可能从苹果流水线里拿出一副 FreeBuds。

产品族的一致性，是在工厂层面就锁死的，不需要 Client 操心。

两条流水线对比图

产品蓝图 · AbstractProduct

手机、耳机、平板，这三个词在代码里也得有个抽象层。

 1public interface Phone {
 2    void call();
 3    void browseWeb();
 4}
 5
 6public interface Earbuds {
 7    void playMusic();
 8    void noiseCancelling();
 9}
10
11public interface Tablet {
12    void draw();
13    void watchVideo();
14}

这三个接口就是「产品蓝图」。它们定义了每种设备必须能做什么，但不规定怎么做。

iPhone 的 call() 走 FaceTime 协议，Mate 的 call() 走畅连通话。实现不一样，但对纠结哥来说，都是「打电话」。

真机到手 · ConcreteProduct

最后一层，具体产品。

 1public class iPhone implements Phone {
 2    public void call() {
 3        System.out.println("iPhone: FaceTime 通话中...");
 4    }
 5    public void browseWeb() {
 6        System.out.println("iPhone: Safari 浏览中...");
 7    }
 8}
 9
10public class Mate implements Phone {
11    public void call() {
12        System.out.println("Mate: 畅连通话中...");
13    }
14    public void browseWeb() {
15        System.out.println("Mate: 华为浏览器加载中...");
16    }
17}

AirPods、FreeBuds、iPad、MatePad 同理，各自实现自己的接口。

到这里，抽象工厂模式的五个角色全部到齐了。

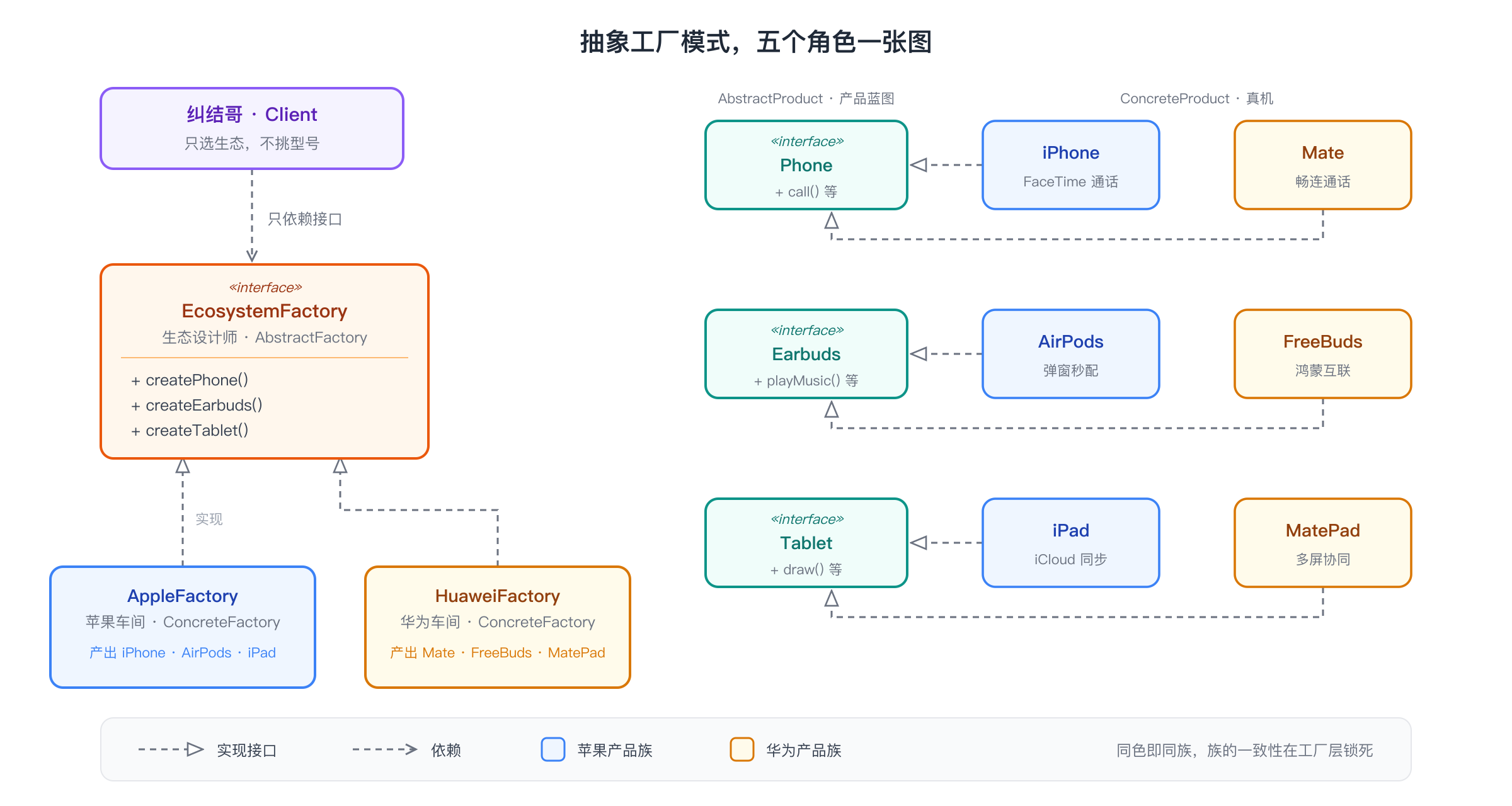

五个角色关系图

我整理了一下，把五个角色的关系画成一张图。

角色	代码里的身份	手机生态里的对应
纠结哥	Client	消费者，只选品牌不选具体型号
生态设计师	AbstractFactory	接口，规定每个品牌必须造哪些品类
苹果/华为车间	ConcreteFactory	具体品牌的生产线，造出配套产品族
产品蓝图	AbstractProduct	手机/耳机/平板的通用接口
真机	ConcreteProduct	iPhone/Mate/AirPods/FreeBuds 等实体

八步对话，演一遍完整流程

光看表格不过瘾，让角色们自己演一遍。

纠结哥走进数码城，掏出手机看了看钱包余额，深吸一口气。

第 1 步，纠结哥对着柜台喊了一嗓子，「老板，给我来一套苹果全家桶。」

第 2 步，数码城的系统接到指令，找到苹果车间。「苹果车间收到，开工！」

第 3 步，苹果车间的手机线开始转，「iPhone 16 Pro，组装完毕，贴膜上架。」

第 4 步，苹果车间的耳机线紧跟着动起来，「AirPods Pro 2，降噪芯片已装，充电仓就位。」

第 5 步，苹果车间的平板线最后出货，「iPad Air M3，屏幕校色完毕，Apple Pencil 配对成功。」

第 6 步，三件产品在出厂区汇合。系统自动跑了一遍生态兼容性检查，「iPhone 已发现 AirPods，iPad 已同步 iCloud 账号，三件套就绪。」

第 7 步，纠结哥接过包裹，打开 iPhone，AirPods 自动弹窗配对，iPad 上的照片已经同步好了。他没做任何设置。

第 8 步，纠结哥心满意足，「就要这种感觉，开箱即配套，啥都不用折腾。」

完整流程时序图

翻译成代码就是这样。

 1public class DigitalMall {
 2    public static void main(String[] args) {
 3        // 纠结哥选了苹果生态
 4        EcosystemFactory factory = new AppleFactory();
 5
 6        // 工厂造出一整族配套产品
 7        Phone phone = factory.createPhone();
 8        Earbuds earbuds = factory.createEarbuds();
 9        Tablet tablet = factory.createTablet();
10
11        // 拿到手直接用，不关心具体型号
12        phone.call();
13        earbuds.playMusic();
14        tablet.draw();
15    }
16}

纠结哥想换华为生态？只改一行。

1EcosystemFactory factory = new HuaweiFactory();  // 就改这一行

后面的代码一个字都不用动。手机变成 Mate，耳机变成 FreeBuds，平板变成 MatePad，全自动切换。

这就是抽象工厂最核心的价值。换一个工厂，整族产品跟着换，Client 代码零修改。

那加一个新品牌呢？

小米来了。新建一个 XiaomiFactory，实现 EcosystemFactory 接口，在里面造 Xiaomi 14、Buds 5 Pro、Pad 7 Pro。

原来的 AppleFactory、HuaweiFactory 一行都不用改。纠结哥的代码也不用改。只是多了一个选项。

这就是开闭原则在抽象工厂里的体现。对扩展开放（加新品牌），对修改关闭（不动老代码）。

三种工厂，一张图讲清区别

咱们把三种工厂模式放到一起比一下。

三种工厂模式对比图

对比维度	简单工厂	工厂方法	抽象工厂
工厂数量	1 个，干所有活	N 个，每个造一种产品	N 个，每个造一族产品
扩展方式	改 if-else	加新工厂类	加新工厂类
产品维度	一维（只管品牌）	一维（只管品牌）	二维（品牌 × 品类）
产品配套	不保证	不保证	天然保证
开闭原则	违反	遵守	遵守

用一句话说清三个的区别。

简单工厂，一个人开店卖所有品牌的手机。工厂方法，每个品牌各开一家手机专卖店。抽象工厂，每个品牌各开一家旗舰体验店，手机耳机平板全部配套。

面试官问你的时候，先说这三句话，再展开细节。

四人帮和一本改变软件工程的书

抽象工厂模式不是凭空冒出来的。它背后有一段故事，跟一本 1994 年出版的书有关。

1990 年的一场学术会议上（OOPSLA，面向对象编程的年度大会），四个人碰到了一起。Erich Gamma 当时在苏黎世大学读博，研究一个叫 ET++ 的 C++ 应用框架。Richard Helm 在 IBM 澳洲研究院，Ralph Johnson 在伊利诺伊大学教书，John Vlissides 在斯坦福。

他们发现彼此都在做同一件事，从各自写过的代码里提取反复出现的设计套路。

这件事的灵感来源很有意思，给他们启发的是一位建筑师，一个跟编程完全不搭界的人。

Christopher Alexander 在 1977 年写了一本叫《A Pattern Language》的书，里面收录了 253 种建筑设计中反复出现的「模式」。比如「窗户应该朝向阳光」「走廊不要太窄」这种。Alexander 的核心观点是，好建筑来自一组被反复验证过的模式组合，每次从零设计反而容易出问题。

四个搞软件的人读了这本书，想法一下子通了。软件设计也有模式。TCP 连接用观察者模式，UI 框架用工厂模式，文件系统用组合模式，这些套路在不同项目里反复出现。

他们花了三年时间，从上百个候选模式里筛选、争论、打磨，最终在 1994 年出版了《Design Patterns: Elements of Reusable Object-Oriented Software》，收录了 23 个设计模式。

这本书后来卖了 50 多万册，四位作者被软件工程界称为「Gang of Four」（四人帮，简称 GoF）。

GoF 四人帮与设计模式之书

抽象工厂在 23 个模式中属于「创建型模式」，一共 5 个创建型模式，抽象工厂排第一。

GoF 书里给抽象工厂举的原始例子跟手机没关系，用的是 GUI 工具包。1990 年代初，一个桌面软件要同时支持 Motif（Unix 上的 UI 风格）和 Presentation Manager（OS/2 上的 UI 风格），按钮、滚动条、菜单在两种风格下长得完全不一样。

你不能让代码里到处写 new MotifButton() 或 new PMButton()，那样切换风格就得改几百处。

抽象工厂的做法是弄一个 WidgetFactory 接口，定义 createButton()、createScrollBar()、createMenu()。Motif 风格有 MotifWidgetFactory，PM 风格有 PMWidgetFactory。客户端代码只认 WidgetFactory 接口，切换风格只换一行。

这个思路后来被 Java 学去了。Java AWT 的 Toolkit 类就是一个抽象工厂，不同操作系统有不同的 Toolkit 实现。Windows 上按钮长 Windows 样，Mac 上长 Mac 样，应用代码完全不用改。

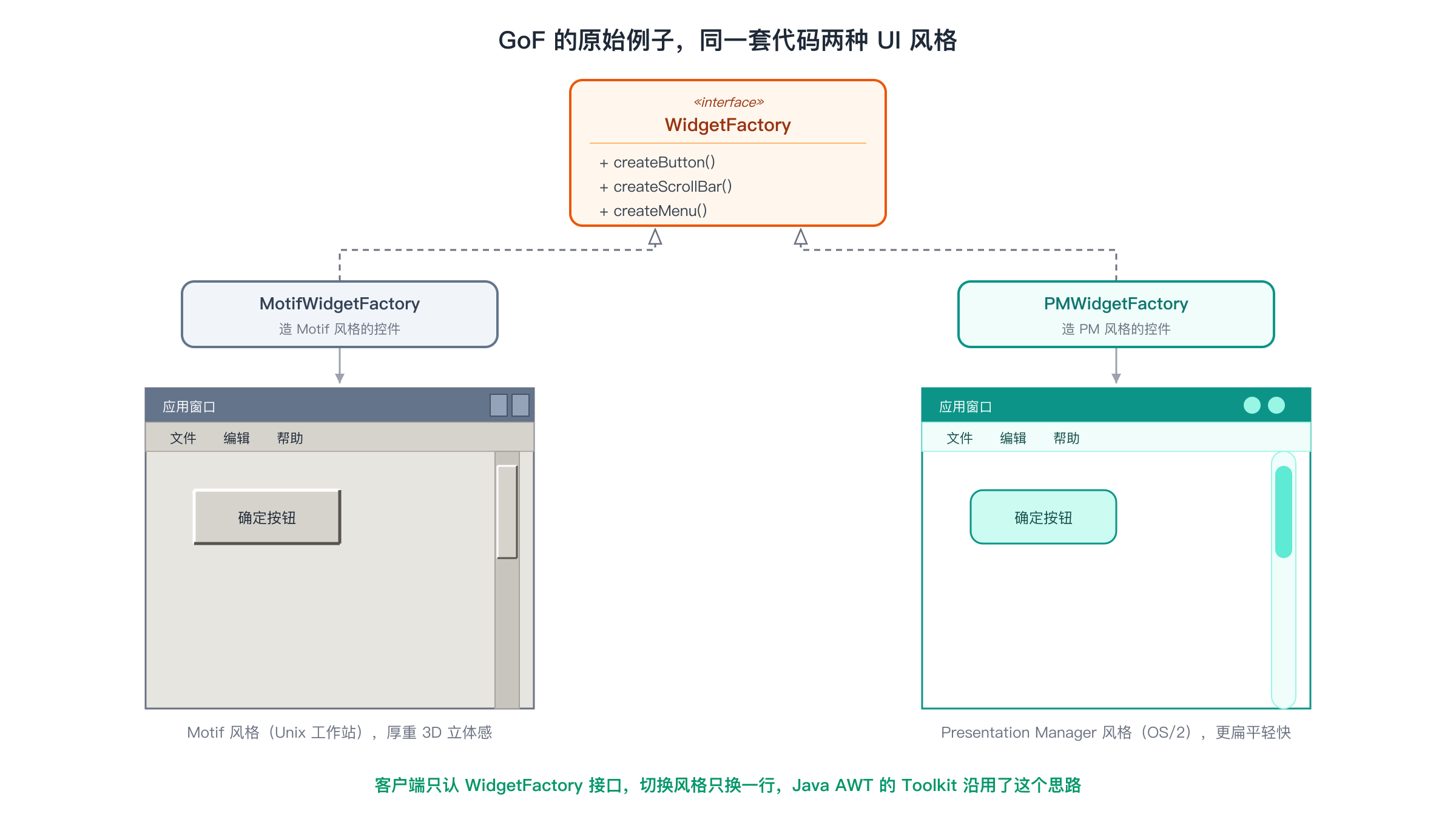

GoF 原始 WidgetFactory 示意图

2005 年，四人帮中的 John Vlissides 去世了。他只活了 44 岁。其他三位后来各自在不同领域继续工作，但那本 1994 年的书，至今仍然是软件工程领域被引用最多的著作之一。

真实项目里，哪些地方藏着抽象工厂

除了 Java AWT，抽象工厂在工业级代码里出现的频率比你想的高。

JDBC 数据库连接

Java 连数据库的时候，你写 DriverManager.getConnection(url)，拿到的是一个 Connection 接口。MySQL 有 MySQL 的 Connection 实现，PostgreSQL 有 PostgreSQL 的。Connection 再创建 Statement、ResultSet，整条链路都是一族配套的产品。你换一个数据库驱动，所有配套的 Statement、ResultSet 实现跟着换，上层代码不用改。

Spring 的 BeanFactory

Spring 框架的核心就是一个大工厂。ApplicationContext 根据配置文件或注解，造出一整族配套的 Bean。你换一套配置（比如从开发环境切到生产环境），整族 Bean 跟着换，业务代码零感知。

跨平台游戏引擎

Unity 和 Unreal 底层的渲染模块也是这个套路。同一个游戏场景，在 DirectX 上用 DX 的纹理、着色器、渲染管线，在 Vulkan 上换成 Vulkan 的实现。游戏逻辑代码不关心底层用的是哪套图形 API。

真实应用场景图

什么时候该用，什么时候别用

先说该用的场景。

你的系统需要支持多套「风格」或「平台」，每套风格下有一组配套产品，产品之间必须一致。 这是教科书级的使用场景。跨平台 UI、多数据库支持、多渠道支付（微信/支付宝/银联各自的下单+查询+退款接口），都是这个路子。

再说别用的场景。

如果你的产品之间没有配套关系，每个产品可以独立存在，工厂方法就够了。杀鸡不用牛刀。

如果你只有一种产品，连工厂方法都不一定需要，一个简单的 new 可能就够了。

还有一种常见的坑。有些人分不清抽象工厂和 Builder 模式。区别在这里。

抽象工厂，解决的是「造出一族配套产品」的问题。 Builder，解决的是「分步骤造一个复杂产品」的问题。

抽象工厂一次给你一整套。Builder 一块一块拼一个东西。两码事。

决策树,选哪种工厂

面试答题模板

面试官问「简单工厂、工厂方法、抽象工厂的区别」，你这样答。

第一层，定义差异

「简单工厂把所有创建逻辑放在一个工厂类里，用条件判断决定造什么。工厂方法把创建逻辑下放到子类，每种产品对应一个工厂子类。抽象工厂在工厂方法基础上扩展了一个维度，每个工厂负责造一整族配套产品。」

第二层，举例

「比如手机生态，简单工厂就是一个人卖所有品牌手机。工厂方法是每个品牌开一家手机专卖店。抽象工厂是每个品牌开一家旗舰体验店，手机耳机平板全配套。」

第三层，适用场景

「抽象工厂适合多平台 / 多风格 / 多套配的场景，核心价值是保证产品族的一致性。JDBC、Spring BeanFactory、跨平台 UI 框架底层都在用。」

这三层答完，面试官大概率会点头。

面试答题思维导图

回顾一下

从纠结哥走进数码城，到苹果车间和华为车间各自开工，再到一族产品打包出厂，抽象工厂模式的核心思路就这一条。

当产品成群结队、必须配套使用的时候，把「造一整族」的职责交给工厂，让 Client 只选生态、不操心具体产品。

这个模式从 1994 年被四个人写进书里，到今天三十多年了，Java 的 AWT 用过它，Spring 的 BeanFactory 用过它，每一个跨平台游戏引擎的渲染层都用过它。

下次面试再被问到，你就想想手机全家桶的故事。
